產品介紹

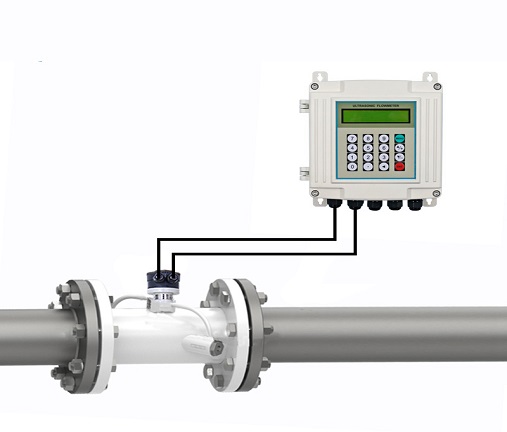

管段式傳感器解決了外縛式傳感器和插入式傳感器安裝過程中由于管道不標準和人為安裝誤差而造成的測量精度下降的問題。管段式超聲波流量計工作穩定、精度高，材質為碳鋼或不銹鋼，可浸水工作，水深小于等于三米。管段式傳感器需要停產安裝，管段為法蘭連接 ，適用于管徑DN10-DN1000mm。（此款產品為經典款）
準確度：1.0%時差分辨率40皮秒
重復性：0.2%
流速上限：12m/s
測量周期：500mS (每秒2次，每個周期采集128組數據)
測量原理：超聲波時差原理，4字節IEEE754浮點運算
顯示接口：可連接2×10背光型漢字或者2×20字符型液晶顯示器
操作：外接4鍵或16鍵輕觸鍵盤以及PC計算機設參軟件
超聲波流量計優勢：
超聲波流量計采用微處理技術，大規模集成電路，與其它超聲波流量計相比除具有“三高一低”（高精度、高可靠性、高性能、低價格）的顯著特點。
液體超聲波流量計技術參數：
技術參數 | 衛生型管段式 | π型管段式 | 標準管段式 |
適用主機 | 一體式、分體式、經濟型 | 一體式、分體式、經濟型、流量模塊、水表 | |
適用管徑 | DN25-DN80 | DN15-DN40 | DN50-DN1000 |
材 質 | 不銹鋼 | 碳鋼（不銹鋼選購） | |
工作頻率 | 1MHz | ||
連接方式 | 活接連接 | 法蘭連接 | |
適用溫度 | －40℃～160℃ | ||
標 定 | 整機在線標定 | ||
防護等級 | IP68(可潛水工作，水深≤3米) | ||
外形尺寸 | 見下表 | ||
公稱壓力 | 見下表 | ||
介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體。 | ||
介質濁度 | ≤20000ppm且氣泡含量小 | ||
管道襯材 | 無 | ||
信號電纜 | 專用屏蔽電纜，單根可加長到300米，布線時電纜應外加金屬套管以增加抗干擾性，并注意電纜不要與高壓電纜并行，盡量避開變頻器等干擾源。 | ||
標準型管段式傳感器尺寸
